論我國重大技術裝備軸承的自主安全可控（7）——高性能醫療器械軸承

7 高性能醫療器械軸承

7.1 醫療器械軸承概述

高性能醫療器械主要包括醫療檢測與試驗分析，手術及服務器械與機器人等。目前應用最廣泛的是大型醫療器械中的醫學影像設備，包括醫學影像診斷設備和醫學影像治療設備。以CT機為例研究醫療器械軸承的結構、性能與技術要求。

醫用CT機主軸承應用于固定CT機架和旋轉掃描部分之間的連接部位，是CT機旋轉掃描部分的關鍵部件，作用是傳遞并承受X線管、準直儀、探測器、滑環等裝置產生的軸向載荷、徑向載荷和傾覆力矩，需滿足CT機較高轉速、低噪聲、高精度、低振動和長壽命的使用要求。

7.2 CT機主軸承的種類

CT機主軸承主要有鋼絲滾道軸承(圖21)、等截面薄壁軸承(圖22)、空氣軸承或其他先進結構軸承、主旋轉軸承等4類。其中，空氣軸承為懸浮類結構，主要用在第4代CT機上，目前尚在完善階段。

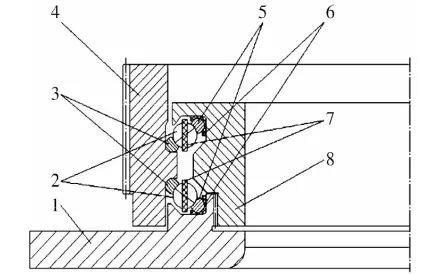

1,8—內圈；2—鋼球；3,5—鋼絲滾道；4—外圈；6—彈性襯墊；7—保持架。

圖21 CT機鋼絲滾道軸承結構示意圖

Fig.21 Structure diagram of wire raceway bearing for CT machine

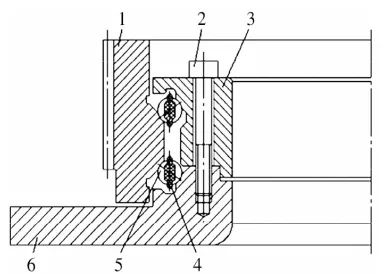

1—外圈壓板螺釘；2—外圈壓板；3—外圈；4—鋼球；5—軸承座；6—內圈壓板；7—內圈壓板螺釘；8—保持架；9—內圈；10—CT機主軸。

圖22 CT機等截面薄壁軸承結構示意圖

Fig.22 Structure diagram of uniform section thin-walled bearing for CT machine

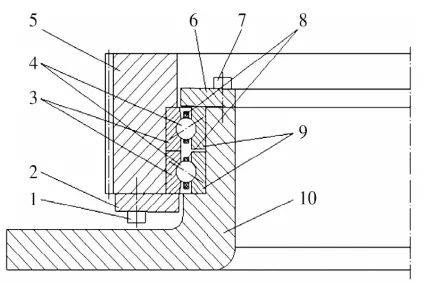

圖23 CT機主旋轉軸承結構示意圖

Fig.23 Structure diagram of main rotary bearing for CT machine

（參考文獻略）

來源：《軸承》2022年1期（節選）
