軸承制造技術——鋼球的加工

鋼球作為滾動軸承的關鍵零件，在軸承中起承載和傳遞載荷與運動的作用，對軸承的壽命和振動噪聲有較大的影響。

鋼球表面上的任何一點都是承受載荷的工作面，承受周期不定的變載荷，接觸面積小，接觸應力大，鋼球受力條件比較惡劣，極易產生疲勞破壞。鋼球整個表面既是加工面又是支承面，因此鋼球加工技術也是機械行業中非常獨特、專業化的，對原材料、工藝技術、加工裝備、工裝磨具、研磨液等要求非常高。

目前，國內鋼球工藝技術水平、裝備水平、質量控制水平以及工裝磨具水平都已達到或接近國際先進水平，管理更趨精細和完善，規?；a(chǎn)和經營凸現，生產總量不斷擴大。鋼球質量水平: 批量生產公差等級G5，規格材料齊全，單粒振動達到26 dB，壽命K值達到(基本額定壽命試驗值 L_10t 與基本額定壽命L₁₀之比) 達到12以上。

1）加工工藝過程

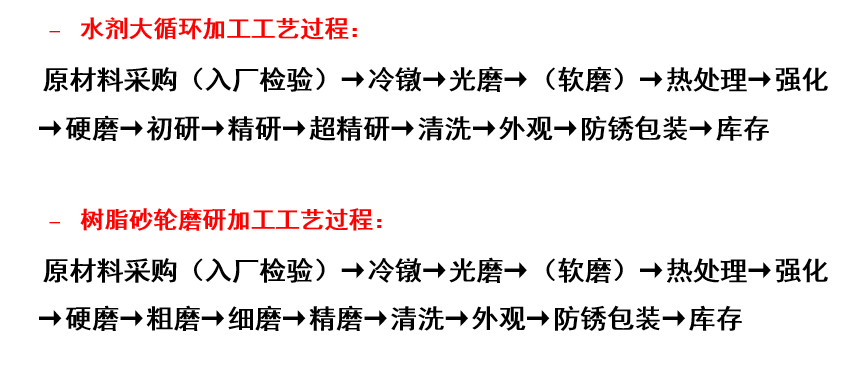

2種主要加工工藝方法：

2）原材料

GCr15線材由于價位適中，熱處理容易，應用最為廣泛，約占85%以上。其他，如應用在與耐久性相比更重視耐蝕性的場合，采用不銹鋼鋼球；飛機等特殊用途，要求使用優于GCr15耐熱性的高速工具鋼（鎢系鋼）及耐熱鋼（M50）等，特殊用途的鋼球通常由于實施復雜的熱處理工藝（如高溫淬火、多次回火、冷處理等）材料成本更高，加工成本也較高。

4）質量控制方法

國內鋼球質量控制已經形成了一整套的方法，質量指標和方法主要為：原材料質量、尺寸及尺寸精度、熱處理硬度及金相組織、表面缺陷。隨著鋼球加工工藝及加工裝備的完善，各鋼球制造企業在尺寸及尺寸精度、熱處理硬度等方面基本都能滿足標準要求。還需要引起重視的問題：1.原材料質量控制和根據鋼球用途進行材料選擇；2.鋼球尺寸穩定性檢測與控制；3.鋼球表面強化、表面應力控制；4.鋼球表面形貌的檢測與控制；5.鋼球表面波紋度監測和控制；6.鋼球出貨質量確認；7.鋼球接觸疲勞壽命試驗與控制。

5）接觸疲勞失效

滾動疲勞的機理大致分為內部起源型剝落與表面起源型剝落兩類。內部起源型剝落主要是由于滾動接觸表面下的非金屬夾雜物成為起源引起的剝落，需要通過提高原材料純凈度來應對。表面起源型剝落與滾動軸承的使用環境、潤滑狀態，以及滾動接觸滾動面上表面狀態(表面粗糙度及滾動面上的傷痕)等直接相關，其比內部起源型剝落的壽命短，軸承損壞的占比更大。表面起源型剝落的應對策略，如對GCr15鋼球表面實施碳氮共滲處理，由于碳氮共滲處理成本偏高，更重要的技術是運用普通的整體淬火提高鋼球的表面硬度，使壓痕難以形成，提高存在異物環境下的耐久性。
