專一方向轉動！單向軸承的原理與結構

單向軸承是在一個方向上可以自由轉動，而在另一個方向上鎖死的一種軸承。

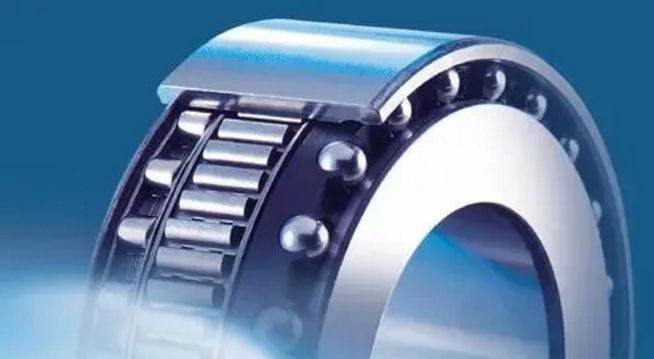

單向軸承：單向軸承的金屬外殼里，包含很多個滾軸，滾針或者滾珠，而其滾動座的形狀使它只能向一個方向滾動，而在另一個方向上會產生很大的阻力(所謂“單向”)。

1、單向軸承工作原理

其實無論什么結構的單向軸承，它的原理都是卡緊原理，從結構上說可分為：

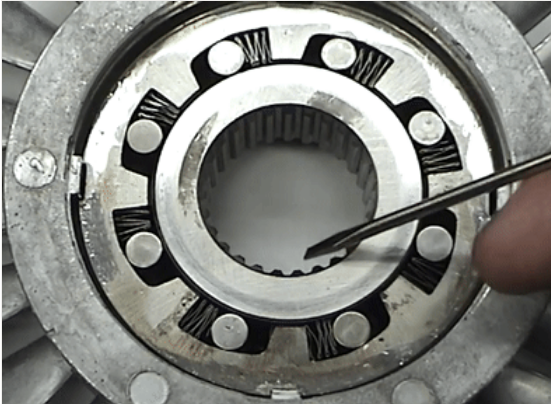

斜坡和滾子式的：

這里軸承的外圈與普通軸承一樣，是一個筒子式的外圈。但是它的內圈結構就比較特別了，其內圈是一個帶有斜坡的圓圈。

除此之外，它還有始終與內外圈接觸的滾子以及與滾子接觸的彈簧組成。滾子的工作面是一個斜坡，當軸承順著轉時，滾子處于下坡狀態，下坡處空間大，滾子不會受到影響。

當逆著轉時，滾子是上坡，上坡處比較窄，滾子被卡住，軸承被鎖死。

另一種單向軸承的結構則是楔塊式結構：
這類軸承是在軸承的內圈和外圈之間會設置一組凸輪楔塊。凸輪有兩個大小不同的直徑，其中長經的尺寸大于內圈與外圈之間的間距，而短經則小于軸承內圈和外圈之間的距離。

在楔塊之間有一根圓柱形的繞線彈簧首尾相連形成一種環形彈簧設置在楔塊的支點上，通過彈簧的作用，可以讓楔塊復位。

2、單向軸承的安裝

由于單向軸承經過防銹處理并加以包裝，因此不到臨安裝前不要打開包裝。單向軸承上涂布的防銹油具有良好的潤滑性能，對于一般用途的單向軸承或充填潤滑脂的單向軸承，可不必清洗直接使用。

單向軸承的安裝方法因軸承類型及配合條件而有所不同。

由于一般多為軸旋轉，因此內圈與外圈可分別采用過盈配合與間隙配合，而外圈旋轉時，則外圈采用過盈配合。

(1) 壓入安裝

壓入安裝一般利用壓力機，也可利用螺栓與螺母，不得已時可利用手錘進行安裝。

(2)熱套安裝

將單向軸承在油中加熱使其膨脹后再安裝在軸上的熱套方法可以使單向軸承避免受不必要的外力，在短時間內完成安裝。

在這里就說句題外話，有些單向軸承型錄上的型號確實有，但一些非標單向軸承在中國大陸地區沒有現貨，有些時候期貨會很長時間，所以在單向軸承選型時要考慮時間成本和后期更換的成本。

3、單向軸承的檢修維護

一般單向軸承的檢修都需要幾個步驟，包括：

1、看
看單向軸承是觀察單向軸承外部的使用狀況單向軸承是否生銹，單向軸承是否有斷紋，單向軸承是否剝落。

2、聽
聽單向軸承是否有雜音，單向軸承噪音是否正常。

3、診
利用儀器診斷，如電子診斷儀，聽診器等。

與其他軸承的養護工作大同小異，滾動體和滾道的相對運動和污染物塵土的侵入，使?jié)L動體和滾道表面發作磨損。影響到主機的精度。

定期檢查或更換零件時，需要拆卸單向軸承。通常軸和軸承箱幾乎都要繼續使用，單向軸承也往往要繼續使用。因此，結構設計要考慮到拆卸軸承時，不至損傷軸承、軸、軸承箱及其他零部件，同時還要準備適當?shù)牟鹦豆ぞ摺２鹦鹅o配合的套圈時，只能將拉力加在該套圈上，不得通過滾動體拉拔套圈。

單向軸承廣泛應用于紡織機械；印刷機械；汽車工業；家用電器；驗鈔機。

單向軸承的發明解決了很多需要防止倒轉的機構難題。在很多家用電器比如洗衣機等上面都發揮了很大的作用。在一些傳送機械比如物料的運輸上可以有效的防止物料回倒。

因此標準化的結構使得很多機械不需要再去單獨設計特殊的防倒轉結構，節省大量的人力物力，因此單向軸承的發展未來前景十分廣闊。

（來源：機械菌）
